称重传感器储罐用柔性软管的设计与连接方法

为何称重传感器储罐的软管选型至关重要

在设计称重传感器储罐的柔性软管连接时，遵循正确规范至关重要，以确保：

装在称重传感器上的料罐，进料、出料和配套设备都需要用柔韧性很好的软管连接。
如果软管设计不合理，就会产生额外的拉力或压力，直接影响称重的准确度。

核心要点：选用柔性软管方案时，要尽量减小对罐体的拉力和压力，尤其是在料罐载重发生变化时。

1. 选用轻质且高柔韧性的软管
为确保最佳使用性能，应始终选用：

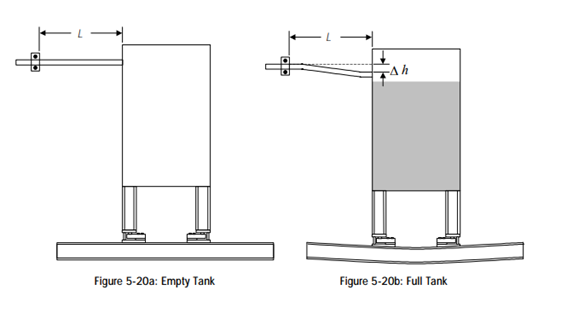

空罐时软管保持稳定，装满物料后罐体则会向下沉降。

若软管过硬，会产生反向作用力，影响称重传感器的测量精度。

选用高柔性硅胶软管，可随罐体位移自适应变形，且不会传递作用力。

推荐方案：
Vena® Sil 650V，专为实现以下性能设计：

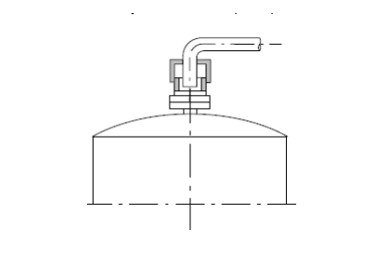

2. 优先采用垂直柔性连接
在条件允许时，采用垂直软管连接设计，以减少对罐体的侧向应力。

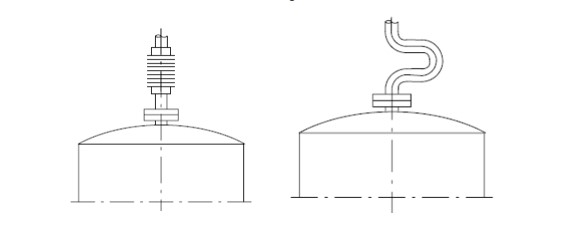

另一种有效方案是使用：

这些方案可避免作用力传递到称重传感器。
在食品、制药等行业，软管材质还必须与 CIP / SIP 清洗消毒剂兼容。

推荐方案：

Pharmaloader 弹性补偿器，具备以下特性：

3. 半刚性软管请采用水平安装
如需使用半刚性软管：
务必从罐体引出后水平安装。

为什么？

Vena® Sil 640, 适用于：

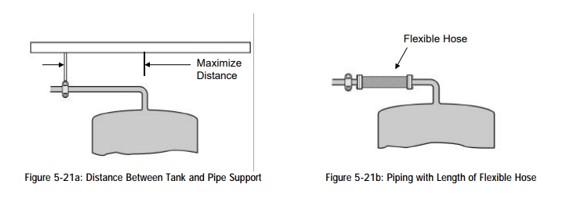

4. 软管支架应远离罐体安装
安装设计与软管选型同等重要。
第一个刚性支架应尽量远离罐体安装，
这样可以：

在罐体接口附近使用柔性软管，是避免罐体下沉时产生额外作用力的关键。

为称重传感器罐体设计柔性软管系统，对确保精准称重和系统长期可靠运行至关重要。
通过选用合适的软管及安装配置，可实现：

在 Venair，我们提供根据您的应用量身定制的工程软管解决方案。
敬请联系我们的技术工程团队，为您的系统找到最优适配方案。
