质子交换膜电解槽冷却回路：降低系统效率的 7 项工程误区
随着氢能技术持续迭代发展，设备制造商着力提升系统效率、耐久性与运行可靠性。虽然电堆、质子交换膜和催化剂备受关注，但还有一个子系统会对上述所有部件产生直接影响：PEM 电解槽冷却系统。
高效的冷却回路远不止用于散热。它能够维持稳定的工作温度，保护关键部件免受热应力损伤，并保障电解槽全生命周期内产氢工况稳定。即便是软管材质、管路走向、装配设计这类看似微小的设计选型，也会对能效、维护需求以及长期运行性能产生影响。
本文梳理冷却回路中七类常见工程误区，并说明选用合适的流体输送方案如何实现整个系统的优化。
PEM 电解槽热管理为何至关重要
电解过程中，输入电堆的部分电能会以热量形式释放。若热量无法高效散出，运行温度将超出最优工作区间，进而影响膜性能、降低电化学效率，并加速部件老化。

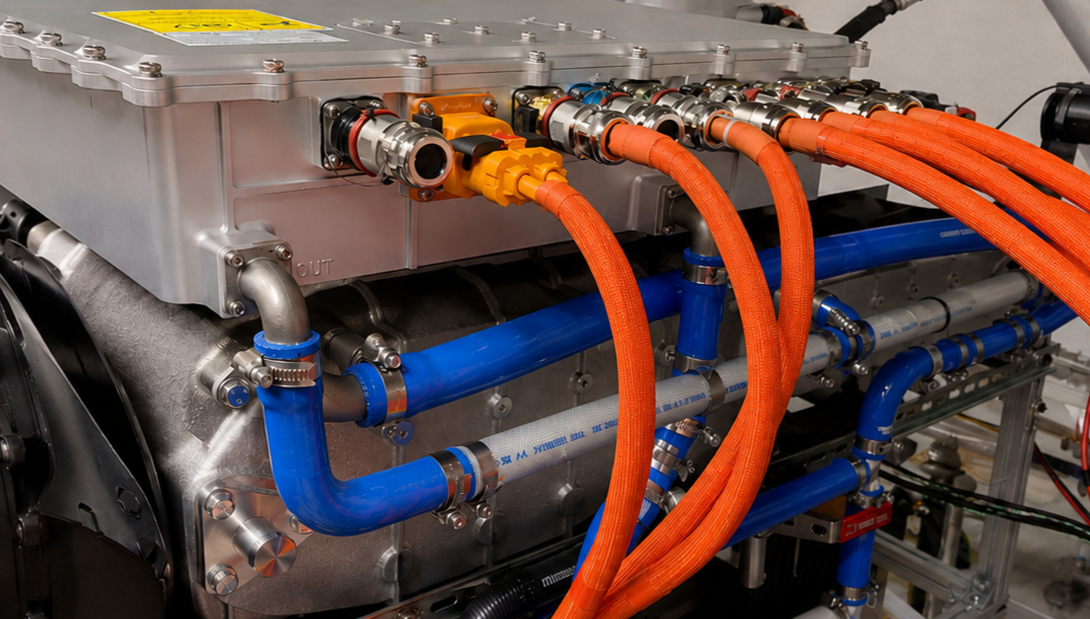

标准 PEM 电解槽冷却回路使冷却液在电堆内部循环，随后将热量传递至换热器，由换热器把热量带出系统。要实现稳定的热控制，从泵体到软管的每一个部件都需协同工作，做到压力损失尽可能小，同时具备最高可靠性。
冷却软管在整套系统总成本中占比通常不高，但对保障流体安全、高效循环起到至关重要的作用。
1. 仅依据温度额定值选择软管材料
一个常见误区是仅按照压力与温度技术参数来选用软管。
冷却回路通常使用去离子水或专用冷却液混合液，这就要求软管材料具备优异的化学相容性以及低析出物特性。选用不合适的软管材料，会造成软管过早老化、冷却流体受到污染，进而降低系统可靠性。
评估材料时，必须同时考量材料的热性能与化学相容性。
2. 忽视热循环工况
PEM 电解槽很少在恒定工况下运行。开机、停机以及运行负荷波动，会让冷却回路持续承受热胀冷缩作用。
如果所选材料不具备长期热稳定性，长期反复的热循环会损害软管的柔韧性、密封完整性以及机械耐久性能。
选用专为反复热循环工况设计的软管，有助于减少维护工作量，同时延长使用寿命。
3. 软管布管设计不合理
随着电解槽向紧凑型发展，冷却回路结构也日趋复杂。
急弯、软管过长或多余接头，都会造成额外压力损失，同时提升安装难度。布管不当还会增大机械应力，导致软管过早磨损。
优化软管排布，能够改善冷却液循环效果，同时简化装配与维护工作。
4. 低估压力损失
每一个接头、弯管和变径处都会产生液阻。
如果在系统设计阶段忽略压力损失，循环泵就需要消耗更多能量来维持所需的冷却液流量，从而降低系统整体效率。
合理选择软管内径、采用内壁光滑的管材并优化布管，有助于将整个冷却回路的压力降控制到最低。
5. 忽视长期运行可靠性
冷却系统不仅要在调试阶段表现良好，还需在多年运行后依然保持可靠性能。
持续振动、温度波动以及机械疲劳会逐步影响冷却回路的各个部件。选用面向严苛工况设计的高品质软管总成，能够减少停机时间，在电解槽全生命周期内降低维护成本。
6. 低估防泄漏的重要性
冷却系统为连续运行工况，因此密封可靠性至关重要。
泄漏不仅会降低冷却效率，还会增加维护工作量，并引发非计划停机。设计优良的软管总成搭配适配的连接工艺，可显著提升整个冷却回路的可靠性。
采用定制化软管总成以减少连接点位，通常是降低泄漏风险的有效手段。
7. 将冷却软管视作通用标准件
冷却软管有时仅被看作简单的流体通道，但实际上它会对系统多方面性能产生影响。
柔韧性、与冷却液的相容性、布管走向、机械耐久性以及安装效率，均关系到冷却回路的可靠性。因此，选型合适的软管方案应当作为工程设计环节不可或缺的一部分，而不是留到最后才做的采购决定。
工程师应当如何选型冷却软管？
性能优异的 PEM 电解槽冷却软管需要兼具多项关键特性：
- 与去离子水及各类冷却液具备良好相容性
- 优异的耐热性能
- 在对流体纯度要求严苛的工况下具备低析出物特性
- 高柔韧性，适配紧凑型安装空间
- 优异的长期抗热循环能力
- 可靠的密封性能
- 连续运行工况下的机械耐久性
在设计阶段综合考量上述因素，有助于提升系统效率，同时减少后期维护工作。
PEM 电解槽流体输送解决方案
Venair 专为氢能技术开发流体输送方案，面向设备原厂厂商（OEM）提供适配严苛冷却工况的软管系统。
我们的产品系列包含以下方案：

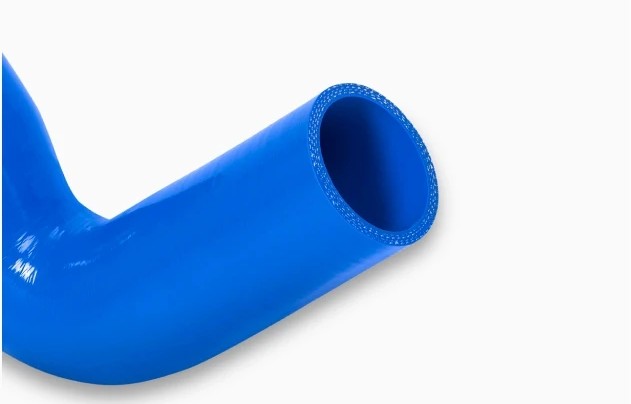

Vena® PEM COOL 专为 PEM 燃料电池与电解槽热管理系统开发，产品柔韧性优异，可与去离子水良好兼容，并可在严苛运行工况下保持稳定可靠的性能。
 |

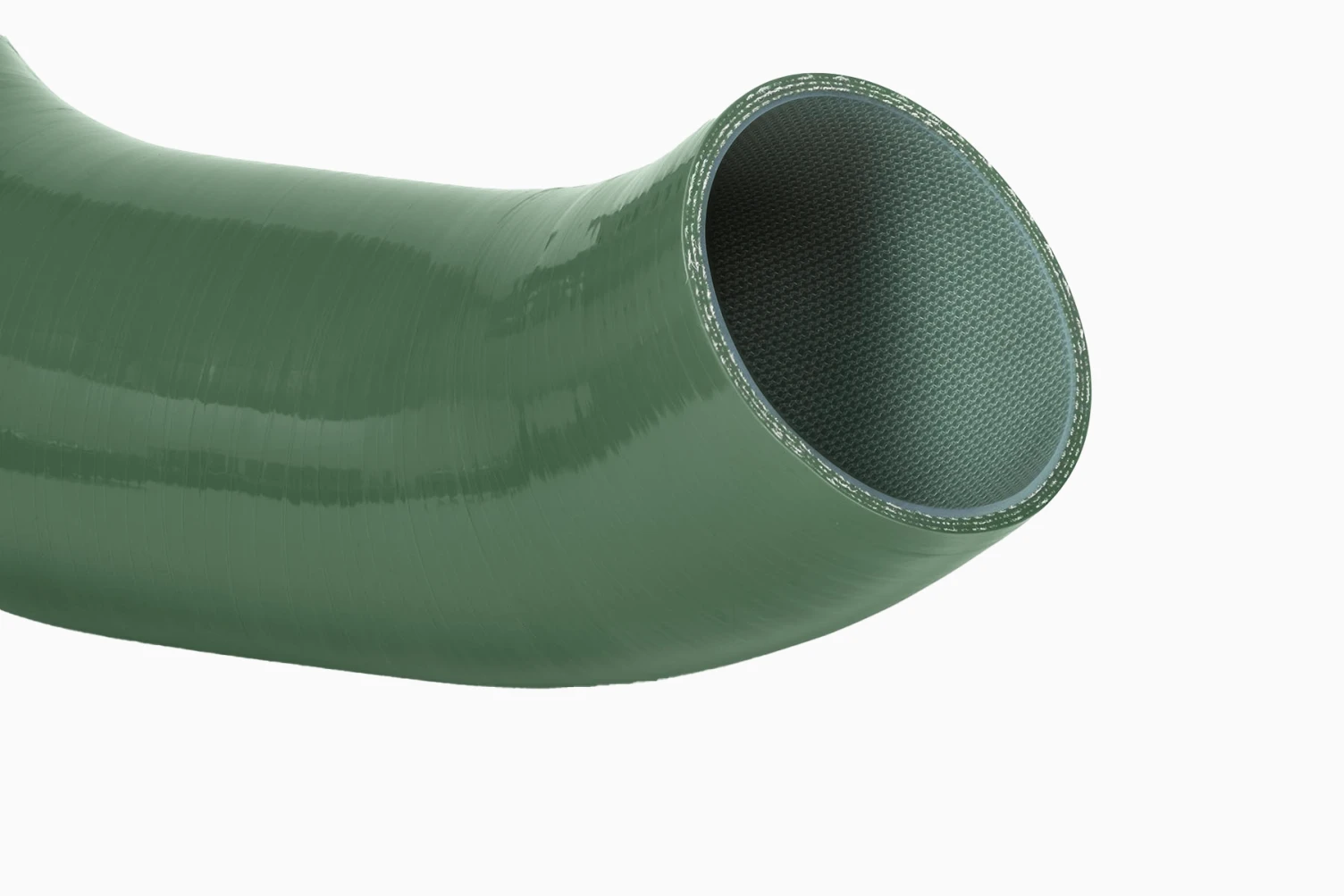

Vena® PEM PURE 面向对冷却液纯度有严苛要求的工况开发，具备超低析出物与高化学稳定性，可保障冷却回路内流体介质品质稳定。
 |
-

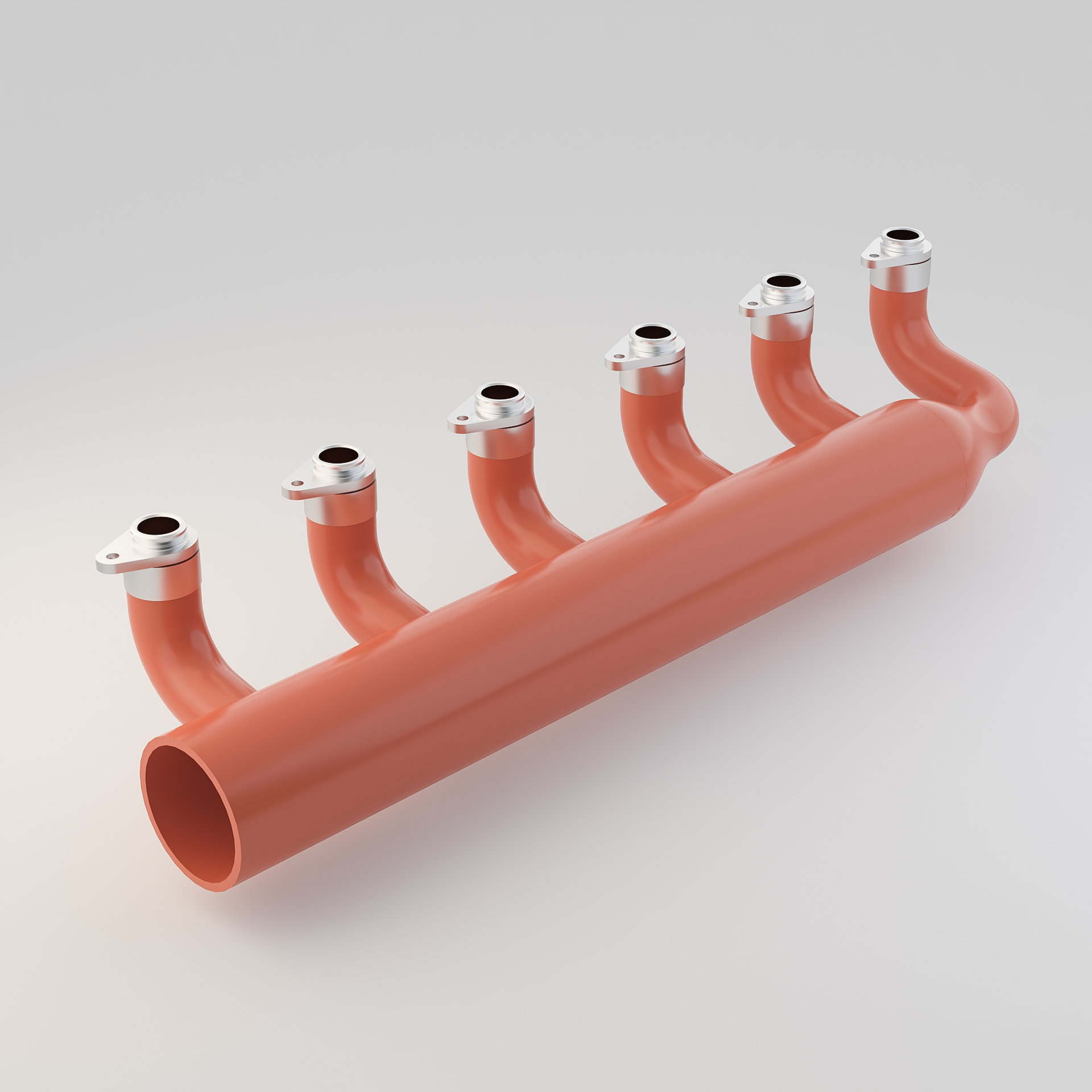

定制软管总成
除标准软管产品之外，Venair 还开发定制化软管总成。该类产品集成接头并优化结构形态，能够简化安装工序、减少潜在泄漏点，提升系统整体集成效果
 |
总结
PEM 电解槽的性能并不仅仅取决于电化学电堆。设计精良的冷却回路会直接影响设备效率、耐久性与运行可靠性。
规避各类常见工程误区，涵盖材料选型、软管布管、压力损失控制以及密封设计等方面，制造商便可搭建性能更优的热管理系统，同时降低设备全生命周期内的维护成本。
随着电解槽技术持续迭代，冷却回路不应仅被视作配套辅助设施，更应当看作决定每套制氢系统长期性能的关键组成部分。
