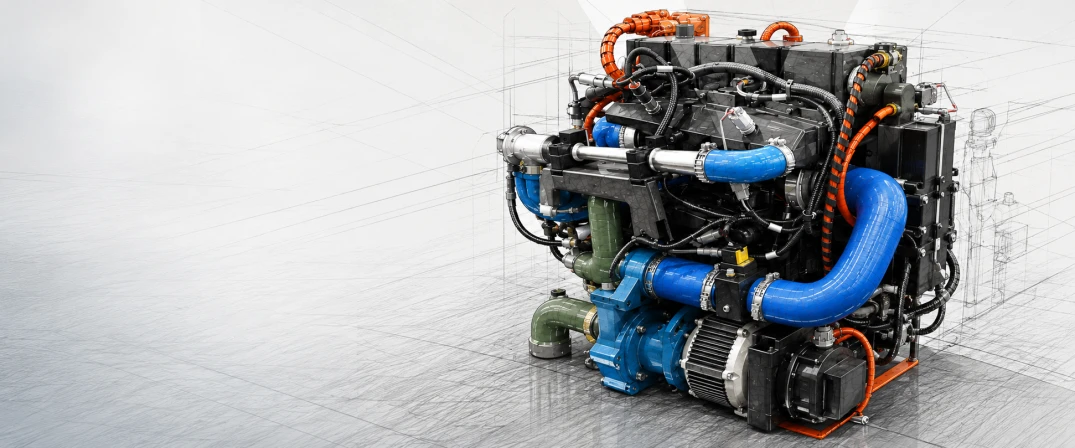

Circuits de refroidissement des électrolyseurs PEM : 7 erreurs de conception qui réduisent l’efficacité du système
Alors que les technologies de l’hydrogène continuent d’évoluer, les fabricants cherchent à améliorer l’efficacité, la durabilité et la fiabilité de leurs systèmes. Si une attention particulière est accordée aux stacks, aux membranes et aux catalyseurs, un sous-système a un impact direct sur l’ensemble de ces composants : le système de refroidissement de l’électrolyseur PEM.
Un circuit de refroidissement efficace ne se limite pas à évacuer la chaleur. Il contribue à maintenir des températures de fonctionnement stables, protège les composants critiques contre les contraintes thermiques et garantit une production d’hydrogène constante tout au long de la durée de vie de l’électrolyseur. Même des choix de conception relativement simples — tels que le matériau des tuyaux flexibles, leur routage ou la conception des assemblages — peuvent avoir une incidence sur l’efficacité énergétique, les besoins de maintenance et les performances à long terme.
Dans cet article, nous examinons sept erreurs de conception courantes dans les circuits de refroidissement et expliquons comment le choix d’une solution adaptée au transfert de fluides peut contribuer à optimiser l’ensemble du système.
Pourquoi la gestion thermique est-elle essentielle dans les électrolyseurs PEM ?
Lors de l’électrolyse, une partie de l’énergie électrique fournie au stack est transformée en chaleur. Si cette chaleur n’est pas dissipée efficacement, les températures de fonctionnement peuvent dépasser leur plage optimale, ce qui peut affecter les performances de la membrane, réduire l’efficacité électrochimique et accélérer le vieillissement des composants.
Un circuit de refroidissement d’électrolyseur PEM classique fait circuler un fluide de refroidissement à travers le stack avant de transférer la chaleur vers un échangeur thermique, où elle est évacuée du système. Pour assurer une gestion thermique stable, chaque composant — de la pompe aux tuyaux flexibles — doit fonctionner de manière coordonnée, avec des pertes de charge minimales et une fiabilité maximale.
Bien que les tuyaux de refroidissement ne représentent souvent qu’une faible part du coût global du système, ils jouent un rôle essentiel dans la circulation sûre et efficace du fluide de refroidissement.
1. Choisir le matériau des tuyaux uniquement en fonction de la température
Une erreur fréquente consiste à sélectionner les tuyaux flexibles uniquement en fonction de leurs spécifications de pression et de température.
Les circuits de refroidissement utilisent généralement de l’eau déionisée ou des mélanges de fluides de refroidissement spécifiques, qui nécessitent des matériaux présentant une excellente compatibilité chimique et de faibles niveaux d’extractibles. L’utilisation d’un matériau inadapté peut entraîner un vieillissement prématuré, une contamination du fluide de refroidissement et une diminution de la fiabilité du système.
La compatibilité des matériaux doit donc toujours être évaluée parallèlement aux performances thermiques.
2. Négliger les cycles thermiques
Les électrolyseurs PEM fonctionnent rarement dans des conditions constantes. Les phases de démarrage et d’arrêt ainsi que les variations de charge soumettent le circuit de refroidissement à des cycles continus de dilatation et de contraction thermiques.
Au fil du temps, ces cycles peuvent affecter la flexibilité des tuyaux, l’étanchéité des raccordements et la résistance mécanique si les matériaux utilisés ne sont pas conçus pour assurer une stabilité thermique à long terme.
Le choix de tuyaux conçus pour résister à des cycles thermiques répétés contribue à réduire les besoins de maintenance et à prolonger leur durée de vie.
3. Concevoir un routage inefficace des tuyaux
À mesure que les électrolyseurs deviennent plus compacts, les circuits de refroidissement deviennent également plus complexes.
Des courbes trop serrées, des longueurs de tuyaux excessives ou des raccords inutiles génèrent des pertes de charge supplémentaires et compliquent l’installation. Un mauvais routage peut également augmenter les contraintes mécaniques et entraîner une usure prématurée.
Un routage optimisé des tuyaux améliore la circulation du fluide de refroidissement tout en simplifiant l’installation et la maintenance.
4. Sous-estimer les pertes de charge
Chaque raccord, courbe et transition contribue à augmenter la résistance hydraulique.
Si les pertes de charge ne sont pas correctement prises en compte lors de la conception du système, les pompes de circulation doivent consommer davantage d’énergie pour maintenir le débit de fluide de refroidissement requis, ce qui réduit l’efficacité globale du système.
Un diamètre de tuyau adapté, des surfaces internes lisses et un routage optimisé permettent de minimiser les pertes de charge dans l’ensemble du circuit de refroidissement.
5. Négliger la fiabilité à long terme
Un système de refroidissement ne doit pas seulement fonctionner correctement lors de sa mise en service : il doit également conserver ses performances et sa fiabilité après plusieurs années d’utilisation.
Les vibrations continues, les variations de température et la fatigue mécanique affectent progressivement tous les composants du circuit de refroidissement. Le choix d’assemblages de tuyaux flexibles de haute qualité, conçus pour des environnements de fonctionnement exigeants, contribue à réduire les temps d’arrêt et les coûts de maintenance tout au long de la durée de vie de l’électrolyseur.
6. Sous-estimer l’importance de la prévention des fuites
Les systèmes de refroidissement fonctionnent en continu, ce qui rend la fiabilité de l’étanchéité essentielle.
Les fuites réduisent non seulement l’efficacité du refroidissement, mais peuvent également augmenter les besoins de maintenance et entraîner des arrêts imprévus. Des assemblages de tuyaux correctement conçus, associés à des technologies de raccordement adaptées, améliorent considérablement la fiabilité de l’ensemble du circuit de refroidissement.
Réduire le nombre de points de raccordement grâce à des assemblages sur mesure constitue souvent une solution efficace pour minimiser les risques de fuite.
7. Considérer les tuyaux de refroidissement comme des composants standard
Les tuyaux de refroidissement sont parfois considérés comme de simples conduits destinés au transport des fluides. En réalité, ils influencent de nombreux aspects des performances du système.
La flexibilité, la compatibilité avec le fluide de refroidissement, le routage, la résistance mécanique et la facilité d’installation contribuent tous à la fiabilité du circuit de refroidissement. Le choix de la solution de tuyauterie appropriée doit donc être considéré comme une partie intégrante du processus de conception, plutôt que comme une simple décision d’achat finale.
Quelles caractéristiques rechercher dans un tuyau de refroidissement ?
Un tuyau de refroidissement pour électrolyseur PEM performant doit combiner plusieurs caractéristiques essentielles :
- Compatibilité avec l’eau déionisée et les fluides de refroidissement
- Excellente résistance thermique
- Faibles niveaux d’extractibles lorsque la pureté du fluide est essentielle
- Grande flexibilité pour les installations compactes
- Résistance à long terme aux cycles thermiques
- Étanchéité fiable
- Résistance mécanique en fonctionnement continu
La prise en compte de ces facteurs dès la phase de conception permet d’améliorer l’efficacité du système tout en réduisant les besoins futurs de maintenance.
Solutions de transfert de fluides pour les électrolyseurs PEM
Chez Venair, nous développons des solutions de transfert de fluides spécifiquement conçues pour les technologies de l’hydrogène, afin d’accompagner les OEM avec des systèmes de tuyaux flexibles adaptés aux applications de refroidissement les plus exigeantes.
Notre gamme comprend notamment :
Spécifiquement développé pour les systèmes de gestion thermique des piles à combustible et des électrolyseurs PEM, Vena® PEM COOL offre une excellente flexibilité, une compatibilité avec l’eau déionisée et des performances fiables dans des conditions de fonctionnement exigeantes.
 |
Conçu pour les applications où la pureté du fluide de refroidissement est essentielle, Vena® PEM PURE présente de très faibles niveaux d’extractibles et une grande stabilité chimique, contribuant ainsi à préserver la qualité du fluide dans l’ensemble du circuit de refroidissement.
 |
-
Assemblages de tuyaux sur mesure
Au-delà des tuyaux standard, Venair développe des assemblages personnalisés intégrant des raccords et des géométries optimisées afin de simplifier l’installation, de réduire les points de fuite potentiels et d’améliorer l’intégration globale du système.
 |
Conclusion
Les performances d’un électrolyseur PEM dépendent de bien plus que de son stack électrochimique. Un circuit de refroidissement correctement conçu influence directement l’efficacité, la durabilité et la fiabilité opérationnelle.
En évitant les erreurs de conception courantes — du choix des matériaux et du routage des tuyaux jusqu’aux pertes de charge et à la conception des raccordements — les fabricants peuvent développer des systèmes de gestion thermique plus efficaces tout en réduisant les besoins de maintenance pendant toute la durée de vie de l’équipement.
À mesure que la technologie des électrolyseurs continue d’évoluer, les circuits de refroidissement ne doivent plus être considérés comme de simples infrastructures auxiliaires, mais comme des éléments essentiels aux performances à long terme de tout système de production d’hydrogène.
