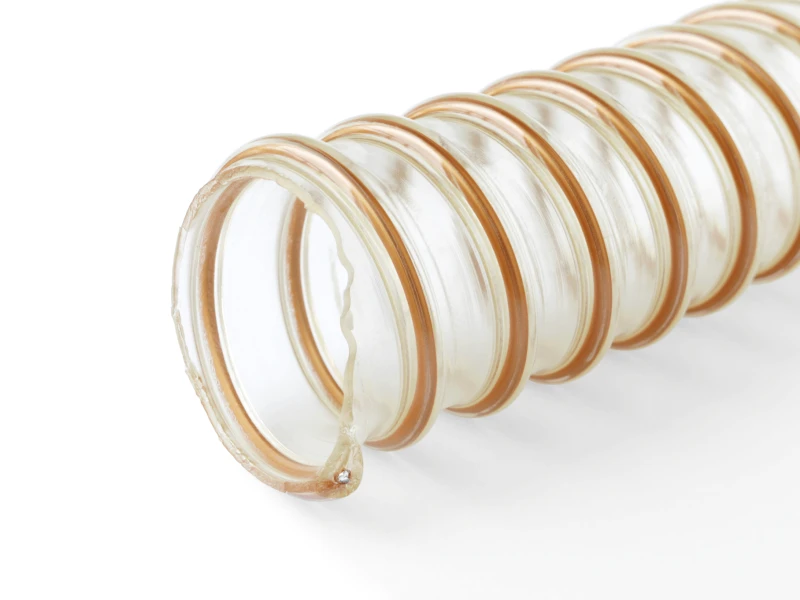

El radi mínim de curvatura d’una mànega i la força necessària per doblegar-la són factors crucials a l’hora de seleccionar i dissenyar una mànega, sobretot si ha d’estar sotmesa a corbes, moviments forts i tensions constants.
El radi mínim de curvatura fa referència a la distància mínima a la qual es pot doblegar una mànega sense danyar-la ni escurçar-ne la vida útil.
La majoria de les mànegues s’han de doblegar constantment al llarg de la seva vida útil, de manera que tenir en compte els requisits de flexibilitat per endavant estalvia temps i diners. Doblegar una mànega més del que permet el seu disseny li provoca una tensió indeguda que pot causar plecs i danys, i n’escurça la vida útil.
A més, doblegar massa una mànega pot restringir el cabal i provocar complicacions addicionals. Per aquestes raons, és important calcular per endavant el radi de curvatura mínim per determinar la longitud mínima de mànega que cal per a una aplicació determinada.
Abans de calcular el radi de curvatura, cal respondre les preguntes següents:
Un cop tingui aquestes respostes, hi ha dues maneres possibles de calcular el radi de curvatura mínim:
Mètode del radi de la línia central
El mètode del radi de la línia central és el més utilitzat, ja que amb aquesta fórmula es pot determinar la longitud mínima necessària d’una mànega per a qualsevol situació.
La fórmula del radi de curvatura mínim és:
L = A/360° x 2πr.
Les variables d’aquesta equació es defineixen així:
L: La longitud mínima de la mànega que s’ha de doblegar.
A: L’angle de la corba
r: El radi de curvatura de la mànega
π: 3.14
Amb aquesta fórmula es pot determinar la longitud mínima necessària d’una mànega per a qualsevol situació.
La calculadora de radi de curvatura aplica aquesta fórmula a corbes de 45°, 90° i 135° i hi suma els trams rectes: la pot provar amb les seves mesures i obtenir la longitud de tub que cal demanar.

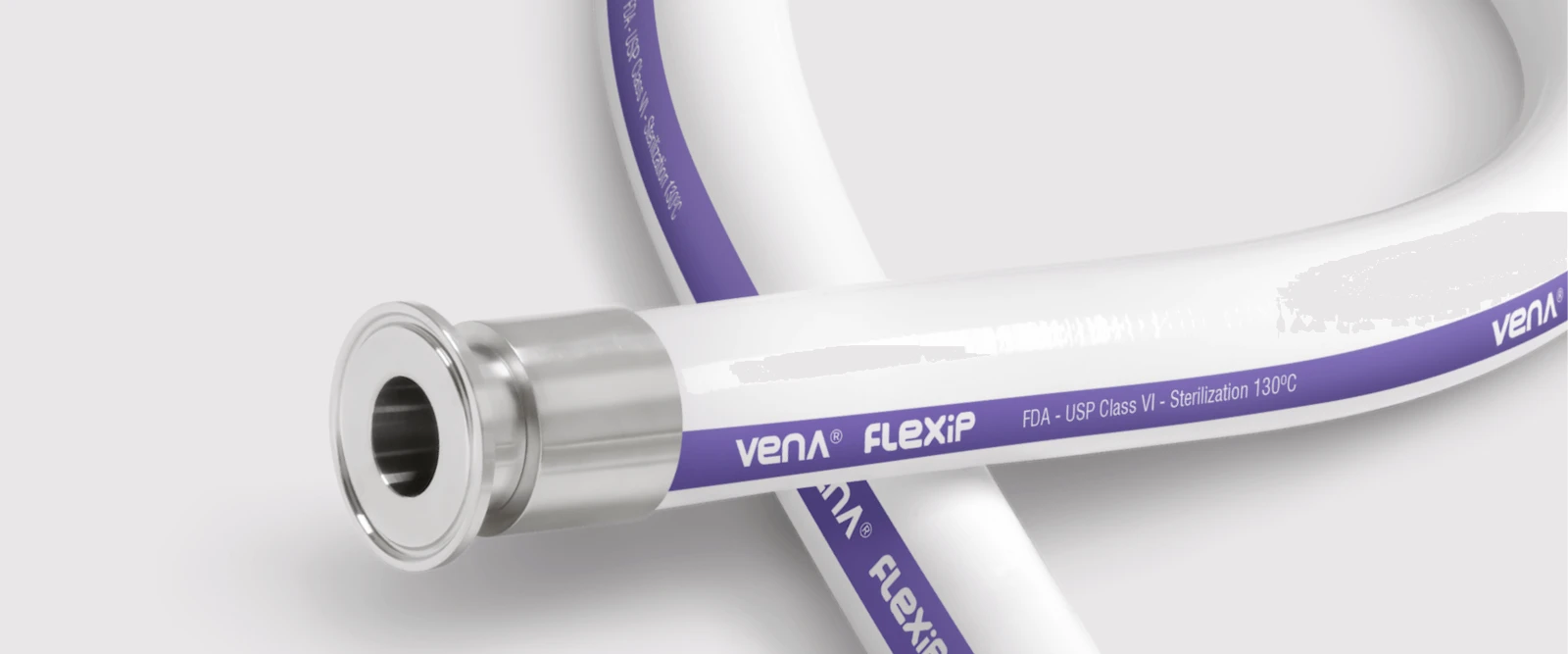

En calcular la longitud del conjunt de mànega, cal tenir en compte la longitud dels accessoris.
Exemples:
Si una mànega s’ha de corbar 90° amb un radi de 3 polzades, mesurat a la línia central, el tram corbat mesura L = 90/360 × 2π × 3 ≈ 4,71 polzades (uns 120 mm).
Càlcul de la longitud d’una mànega amb accessoris terminals de brida que s’instal·larà en una configuració de 90˚, amb un tram de 400 mm de longitud i l’altre de 600 mm.
Longitud de la secció corbada (groga) = 1/4 x 2πR (334) = 1/4 x 2 x 3.142 x 334 = 525mm
Longitud de la secció recta superior, inclosa la longitud de l’accessori de l’extrem superior = 600 - 334 = 266 mm
Longitud del ràcord inferior = 66 mm
Longitud total del conjunt de mànega = 525 + 266 + 66 = 857 mm
Saber calcular el radi de curvatura durant la selecció de la mànega facilita l’elecció d’una longitud adequada. Si es pren el temps necessari per fer aquests càlculs per endavant, garantirà un funcionament i una vida útil òptims de les seves mànegues.
Els nostres enginyers comercials de tot el món l’ajudaran a determinar el tipus i la longitud de mànega més adequats per a cada aplicació.
